Projekt:

Fa. Mustermann

Projektziel:
Modernisierung der Heiztechnik zur Steigerung der Energieeffizienz, Senkung der Betriebskosten und Reduzierung der CO₂-Emissionen.

Ausgangssituation:

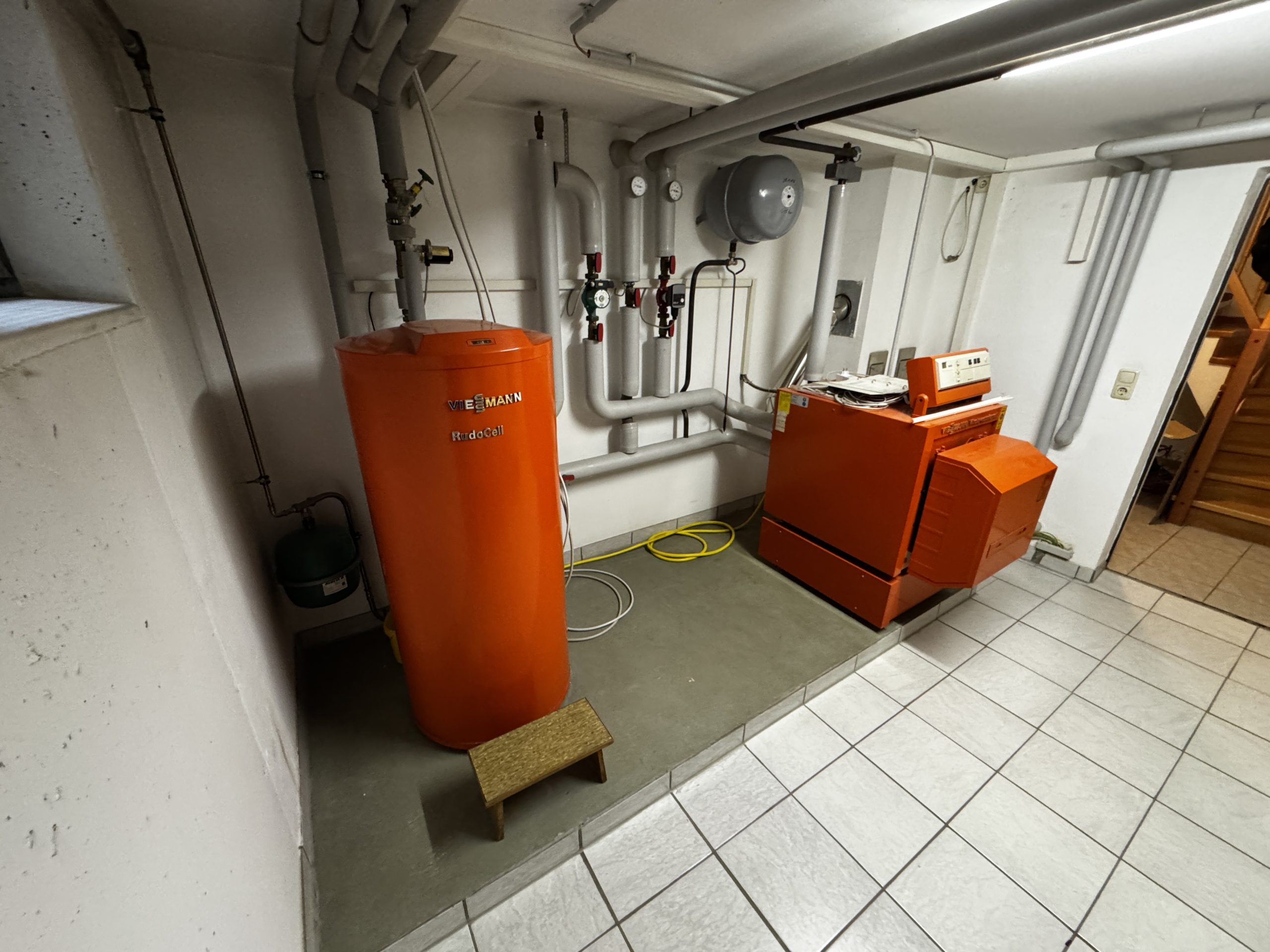

Das Einfamilienhaus (Baujahr 2002) wurde bisher über eine Luft/Wasser-Wärmepumpe der ersten Generation beheizt. Nach über 20 Jahren Betrieb war die Anlage zunehmend störanfällig und entsprach nicht mehr den heutigen Effizienzstandards. Zudem war das vorhandene Kältemittel nicht mehr zeitgemäß und schwer verfügbar.

Maßnahmen:
Im Zuge der Modernisierung wurde die bestehende Wärmepumpe vollständig demontiert und durch eine neue modulierende Luft/Wasser-Wärmepumpe mit Invertertechnik ersetzt.

• Leistung: 9 kW (bei A-7/W35)

• Kältemittel: R32 mit geringem GWP-Wert

• Heizsystem: Fußbodenheizung mit 35 °C Vorlauftemperatur

• Regelung: witterungsgeführt mit integrierter Heizkreisregelung und Anbindung an das Smart-Home-System

• Warmwasserbereitung: über integrierten 200-l-Speicher

• Hydraulik: bestehender Pufferspeicher wurde weiterverwendet, hydraulischer Abgleich optimiert

Besonderheiten:

• Die neue Anlage arbeitet mit einem Jahresarbeitszahl (JAZ) von ca. 4,5, wodurch sich der Stromverbrauch gegenüber der alten Wärmepumpe um rund 35 % reduziert.

• Über eine Online-Regelungsplattform kann der Betreiber die Anlage aus der Ferne überwachen und Effizienzparameter in Echtzeit einsehen.

• Die Installation erfolgte im laufenden Betrieb innerhalb von zwei Arbeitstagen, inklusive Inbetriebnahme und Einweisung.

Ergebnisse:
Nach der Umrüstung profitiert der Eigentümer von:

• Deutlich niedrigeren Betriebskosten

• Geringerer Schallemission durch optimierte Ventilatorsteuerung

• Klimafreundlicherem Betrieb dank effizienterem Kältemittel und höherem COP

• Zukunftssicherheit durch Integration in ein Smart-Home-System und optionale PV-Einbindung

Fazit:
Das Projekt zeigt, wie sich durch den gezielten Tausch einer veralteten Wärmepumpe erhebliche Effizienzgewinne und CO₂-Einsparungen erzielen lassen – ohne aufwendige Umbauten am bestehenden Heizsystem.

Projektumfang:
Unser Betrieb übernahm die vollständige Planung, Ausführung und Bauüberwachung beim Austausch der bestehenden Luft/Wasser-Wärmepumpe in einem Einfamilienhaus mit ca. 160 m² beheizter Wohnfläche. Ziel war die Erneuerung der Heiztechnik unter Berücksichtigung aktueller Effizienz- und Umweltstandards sowie die Integration moderner Regelungs- und Kommunikationsfunktionen.

Leistungsumfang unseres SHK-Betriebs:

1. Bestandsaufnahme und Planung

• Technische Analyse der bestehenden Heizungsanlage einschließlich Wärmebedarfsabschätzung und hydraulischem Systemaufbau

• Überprüfung der Eignung des vorhandenen Heizsystems (Fußbodenheizung, Heizflächen, Speicher)

• Auslegung der neuen Wärmepumpe auf Basis des realen Heizwärmebedarfs

• Erstellung eines hydraulischen Schemas und Abstimmung mit dem Energieversorger

• Unterstützung bei der Antragstellung für mögliche Fördermittel

2. Koordination der Gewerke und Bauüberwachung

• Abstimmung mit Elektriker und Kältetechniker zur fachgerechten Ausführung der Anschlussarbeiten

• Organisation der Demontage und Entsorgung der Altanlage gemäß F-Gase-Verordnung

• Terminplanung und Bauleitung während der Installationsphase

• Laufende Kontrolle der Montagequalität, Dichtheitsprüfung und Dokumentation der Kältemittelinhalte

• Inbetriebnahmebegleitung in Zusammenarbeit mit dem Werkskundendienst

3. Installation und Inbetriebnahme

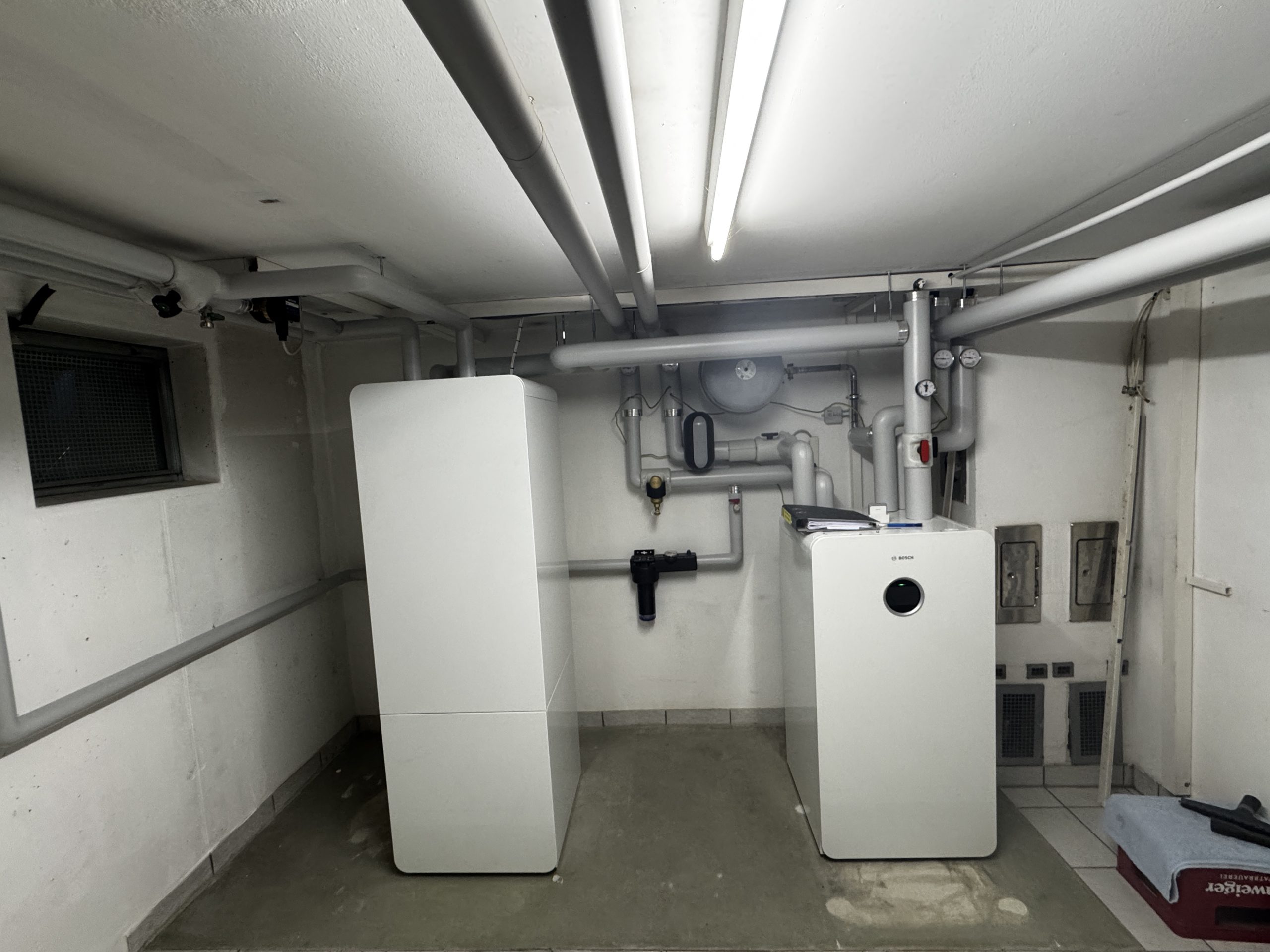

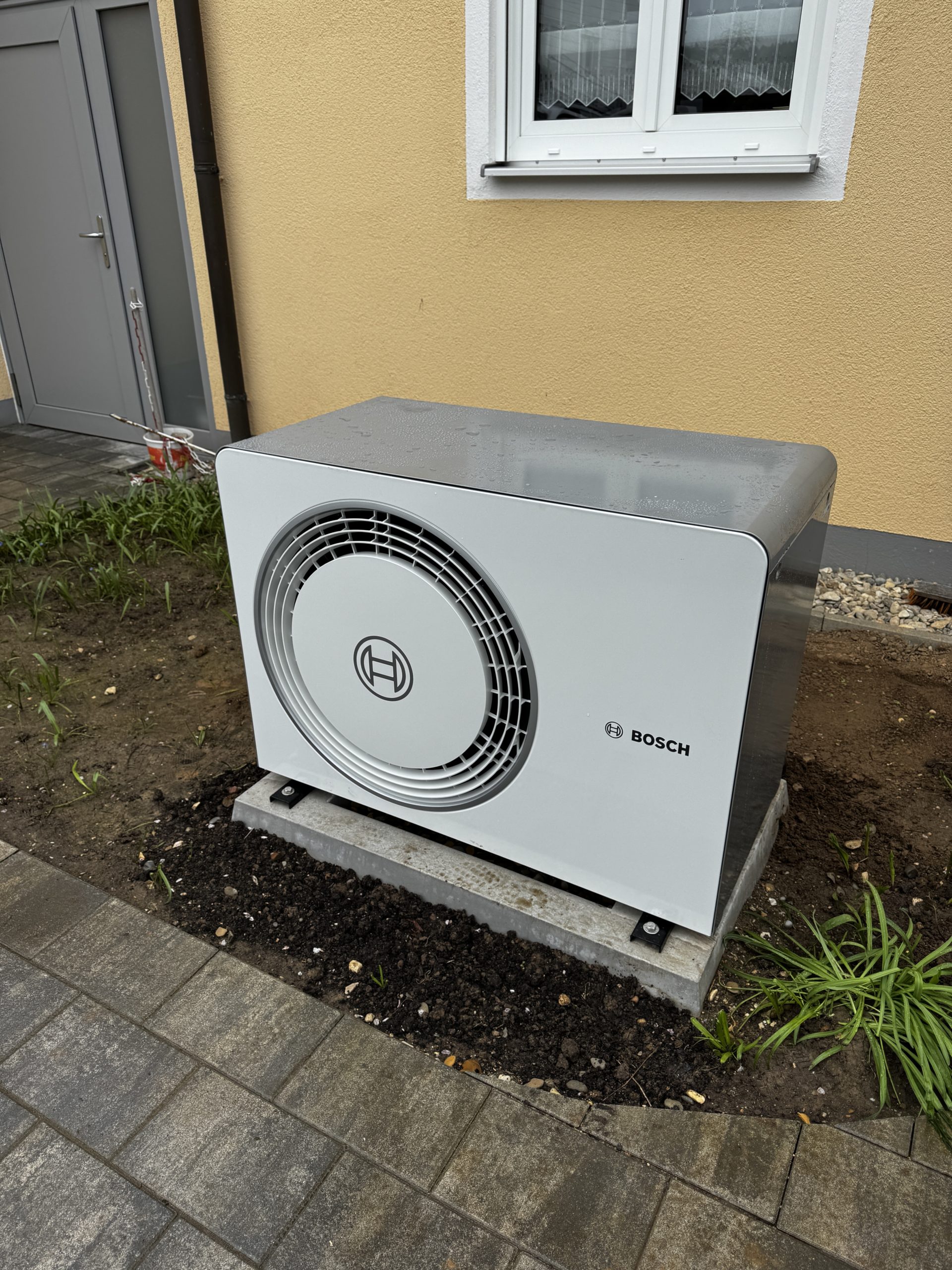

• Montage der neuen modulierenden Luft/Wasser-Wärmepumpe (Außen- und Inneneinheit)

• Hydraulische Einbindung unter Verwendung des bestehenden Pufferspeichers

• Anpassung der Verrohrung, Installation neuer Sicherheitsarmaturen und Schmutzfänger

• Durchführung des hydraulischen Abgleichs und Optimierung der Volumenströme

• Integration der Regelung in das bestehende Smart-Home-System und Einrichtung der Online-Überwachung

4. Übergabe und Dokumentation

• Einweisung des Betreibers in die Anlagensteuerung und Bedienung

• Übergabe aller relevanten Unterlagen: Schaltpläne, Messprotokolle, Wartungshinweise und Garantiedokumente

• Erstellung einer abschließenden Effizienzbewertung und Nachweisführung der JAZ

5. Ergebnis und Mehrwert

Durch die ganzheitliche Betreuung konnten wir einen reibungslosen Ablauf sicherstellen – von der ersten Beratung bis zur erfolgreichen Inbetriebnahme.
Das Ergebnis:

• Energieeinsparung von ca. 35 % gegenüber der Altanlage

• Leiser Betrieb durch optimierte Ventilatortechnik

• Zukunftssichere Heizlösung mit klimafreundlichem Kältemittel und hoher Regelungsintelligenz
